Disjuntor é um dos componentes mais relevantes da segurança elétrica e, ao mesmo tempo, o principal ponto de comparação com outro dispositivo clássico das instalações: o fusível.
Essa dúvida é comum porque ambos têm a função de interromper o circuito em situações de falha, mas funcionam de formas diferentes e oferecem níveis distintos de proteção.
Com a modernização das instalações elétricas e o aumento do uso de equipamentos eletrônicos sensíveis, a escolha do dispositivo de proteção deixou de ser apenas uma questão de costume e passou a ser uma decisão técnica, diretamente ligada à segurança, à confiabilidade e à conformidade da instalação.
Entender a diferença entre disjuntor e fusível é essencial para evitar riscos, falhas recorrentes e soluções improvisadas que colocam pessoas e patrimônios em perigo.
Neste conteúdo, você vai compreender o que é disjuntor, o que é fusível, como cada um atua, quais são as diferenças práticas entre eles e qual protege melhor uma instalação elétrica nos cenários atuais.
O que é um disjuntor
O disjuntor é um dispositivo de proteção projetado para interromper automaticamente a corrente elétrica quando ela ultrapassa limites seguros para o circuito.
Ele atua principalmente em duas situações críticas: sobrecarga e curto-circuito.
Internamente, o disjuntor possui dois mecanismos principais.
O térmico reage ao aquecimento gradual causado por sobrecorrente prolongada, enquanto o magnético atua de forma quase instantânea quando ocorre um curto-circuito com elevação brusca da corrente.
Uma característica fundamental do disjuntor é que, após atuar, ele pode ser religado manualmente, desde que a causa do problema tenha sido corrigida, sem necessidade de troca de componentes.
O que é um fusível
O fusível é um dispositivo de proteção mais simples, formado por um elemento metálico calibrado que se rompe quando a corrente ultrapassa um valor predeterminado.
Ao se romper, esse elemento interrompe o circuito, protegendo os condutores e os equipamentos contra sobrecorrente.
Diferentemente do disjuntor, o fusível é um dispositivo de uso único.
Após a atuação, ele precisa ser substituído por outro fusível com a mesma especificação para que o circuito volte a funcionar.
Há equipamentos que utilizam fusíveis ultra rápidos ou ainda de ação retardada, cada um com seu uso específico.
Apesar de simples e eficaz, o fusível exige maior cuidado na reposição, pois o uso de um modelo inadequado compromete completamente a proteção da instalação.
VEJA MAIS | Filtro de linha para home office: quais são as opções mais seguras?
Como o disjuntor atua em sobrecarga e curto-circuito
O disjuntor é projetado para responder de forma diferenciada conforme o tipo de falha elétrica.
Em situações de sobrecarga, quando a corrente excede levemente o valor nominal por um período prolongado, o elemento térmico aquece gradualmente até provocar o desligamento.
Já no curto-circuito, a corrente sobe de forma abrupta e intensa.
Nesse caso, o elemento magnético atua quase instantaneamente, interrompendo o circuito em frações de segundo, o que reduz significativamente o risco de danos e incêndios.
Essa dupla atuação torna o disjuntor um dispositivo preciso e confiável para diferentes tipos de falhas.
Como o fusível atua em situações de falha
O fusível atua exclusivamente pelo aquecimento do seu elemento interno.
Quando a corrente ultrapassa o valor nominal, o elemento metálico se aquece até se fundir, abrindo o circuito.
Esse método é eficiente, mas não diferencia com tanta precisão uma sobrecarga leve de um curto-circuito severo.
Além disso, o tempo de atuação depende diretamente das características do fusível e da intensidade da corrente.
Após a queima, o circuito permanece desligado até que o fusível seja substituído manualmente.

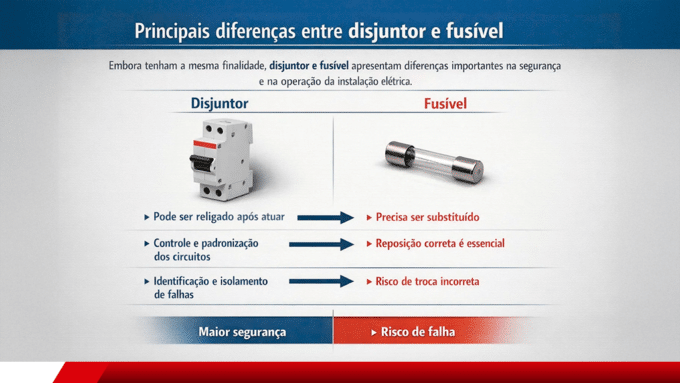

Principais diferenças entre disjuntor e fusível
Embora tenham a mesma finalidade geral, disjuntor e fusível apresentam diferenças importantes que impactam a segurança e a operação da instalação elétrica.
Entre as principais diferenças estão:
- o disjuntor pode ser religado após atuar, enquanto o fusível precisa ser substituído;
- o disjuntor permite maior controle e padronização dos circuitos;
- o fusível depende de reposição correta para manter a proteção;
- o disjuntor facilita a identificação e o isolamento de falhas;
- o fusível pode ser substituído incorretamente, comprometendo a segurança.
Essas diferenças tornam a escolha do dispositivo um ponto crítico do projeto elétrico
Qual protege melhor a instalação elétrica
Para a maioria das instalações elétricas modernas, o disjuntor oferece um nível de proteção superior.
Isso ocorre porque ele combina resposta rápida, seletividade, facilidade de operação e menor dependência de intervenção humana inadequada.
O fusível, embora eficaz em aplicações específicas, apresenta maior risco de uso incorreto, seja pela substituição por modelos inadequados, seja por improvisações que anulam completamente a proteção do circuito.
Por esses motivos, o disjuntor é considerado a solução mais segura e confiável para proteger circuitos de distribuição em residências, comércios e indústrias.
Seletividade e organização do sistema elétrico
Um dos grandes diferenciais do disjuntor é a possibilidade de seletividade.
Em um quadro bem dimensionado, apenas o disjuntor do circuito afetado atua, mantendo os demais circuitos energizados.
Isso facilita o diagnóstico do problema, reduz impactos na operação e evita desligamentos desnecessários.
Em sistemas baseados apenas em fusíveis, essa organização é mais difícil de alcançar.
A seletividade é um fator importante para a confiabilidade da instalação elétrica.
VEJA TAMBÉM| Oscilação de energia: Causas e como resolver
Segurança na manutenção e no uso diário
O disjuntor também oferece maior segurança durante a manutenção.
Ele permite desligar e religar circuitos de forma controlada, sem necessidade de contato direto com partes energizadas.
Já a substituição de fusíveis pode expor o usuário a riscos, especialmente em quadros antigos ou mal identificados.
Além disso, a troca incorreta do fusível elimina completamente a função de proteção.
Por esse motivo, o disjuntor é mais indicado em ambientes onde a segurança operacional é prioridade.
Quando o fusível ainda é utilizado
Apesar da ampla adoção do disjuntor, o fusível não deixou de existir.
Ele ainda é utilizado em aplicações específicas, como proteção de equipamentos eletrônicos, circuitos internos e sistemas onde a resposta extremamente rápida é necessária.
Instalações industriais
- Proteção de motores, transformadores, bancos de capacitores.
- Fusíveis tipo NH, Diazed ou Neozed.
Vantagem: atuação muito rápida contra curto-circuito.
Equipamentos eletrônicos
- Fontes, nobreaks, TVs, amplificadores.
- Normalmente fusíveis de vidro ou cerâmicos.
Protegem o equipamento antes que o dano seja maior.
Sistemas fotovoltaicos e DC
- Em strings solares e bancos de baterias.
- Fusíveis DC têm características próprias para arco elétrico contínuo.
Nesses casos, o fusível atua como proteção complementar e não como dispositivo principal da instalação elétrica.
Sua aplicação é pontual e técnica, não substituindo o papel do disjuntor no quadro de distribuição.
Disjuntor e normas técnicas
As normas técnicas de instalações elétricas adotam o disjuntor como padrão para proteção de circuitos de distribuição.
Isso se deve à previsibilidade, à facilidade de manutenção e à maior segurança oferecida por esse dispositivo.
Além disso, os disjuntores modernos trabalham de forma integrada com outros sistemas de proteção, formando uma estrutura completa de segurança elétrica.
Essa padronização contribui para instalações mais seguras e confiáveis.
Impacto na confiabilidade da instalação
Uma instalação protegida por disjuntores tende a apresentar menor número de falhas prolongadas e maior facilidade de intervenção.
A capacidade de rearme e a clareza na identificação dos circuitos aumentam a eficiência da manutenção.
Instalações baseadas em fusíveis, especialmente antigas, tendem a apresentar maior risco de erros humanos e tempo maior de indisponibilidade.
Por isso, a modernização com disjuntores é frequentemente recomendada.
Substituir fusível por disjuntor vale a pena?
Em instalações antigas, a substituição de fusíveis por disjuntores costuma ser uma medida positiva.
Ela melhora a segurança, facilita a operação e adequa a instalação às práticas atuais.
Essa substituição deve ser feita por profissional qualificado, respeitando a capacidade dos condutores e o projeto elétrico existente, evitando soluções improvisadas.
Conclusão
A comparação entre disjuntor e fusível evidencia a evolução da proteção elétrica ao longo do tempo.
Embora ambos tenham a função de interromper o circuito em situações de falha, o disjuntor oferece maior precisão, segurança e praticidade para a maioria das instalações elétricas modernas.
O fusível continua tendo aplicações específicas, mas não é a melhor escolha para a proteção geral de circuitos residenciais, comerciais e industriais.
O disjuntor se consolida como a solução mais eficiente para proteger a instalação elétrica, reduzir riscos e facilitar a manutenção.
Perguntas Frequentes
O que é um disjuntor?
É um dispositivo que interrompe automaticamente o circuito elétrico em caso de sobrecarga ou curto-circuito.
Qual a principal diferença entre disjuntor e fusível?
O disjuntor pode ser religado após atuar, enquanto o fusível precisa ser substituído.
Disjuntor protege melhor que fusível?
Sim.
Para instalações elétricas modernas, o disjuntor oferece proteção mais segura e prática. Mas o fusível ainda é indicado para usos específicos, em especial para proteção de eletrônicos.
Ainda é permitido usar fusível em instalações elétricas?
Sim, em aplicações específicas, mas não é a solução mais indicada para proteção geral.
Vale a pena trocar fusível por disjuntor?
Na maioria dos casos, sim, pois aumenta a segurança e facilita a manutenção.
