Em aplicações industriais e de missão crítica, a escolha da arquitetura do nobreak impacta diretamente a qualidade da energia, a confiabilidade e o custo total de propriedade.
No centro dessa equação está o retificador com correção ativa do fator de potência, conhecido como retificador PFC.
Em nobreaks trifásicos, esse componente é decisivo para reduzir correntes harmônicas na entrada, elevar o fator de potência próximo de 1 e estabilizar o barramento DC, com reflexos claros em desempenho, compatibilidade com geradores e economia de energia.
O que é o retificador PFC e por que ele importa

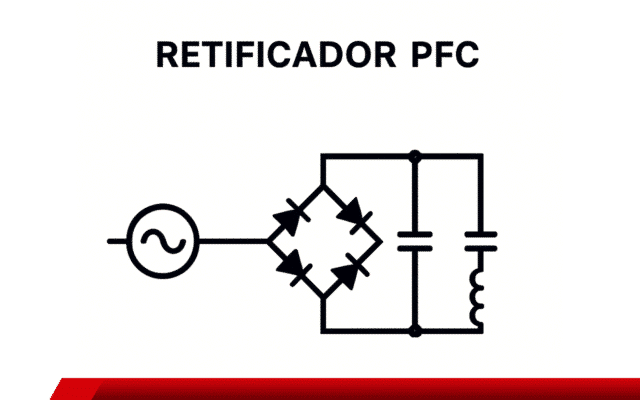

O retificador é o estágio que converte a energia CA de entrada em corrente contínua para alimentar o inversor e carregar as baterias.
Em um PFC ativo, esse retificador utiliza eletrônica de potência controlada, modulada em alta frequência, para moldar a corrente de entrada de forma praticamente senoidal e em fase com a tensão. O resultado prático é:
- Fator de potência elevado próximo de 1, com baixo componente reativo.
- Baixa distorção harmônica de corrente na entrada do nobreak.
- Barramento DC estável, melhorando a resposta dinâmica do sistema.
Sem PFC ativo, retificadores convencionais apresentam correntes não senoidais e fator de potência reduzido, o que se traduz em cabos mais aquecidos, transformadores sobrecarregados e possíveis penalidades na conta de energia dependendo das regras locais.
Como o PFC melhora a qualidade da energia
1 – Redução de harmônicos na entrada
Harmônicos de corrente elevam perdas por efeito Joule em cabos e transformadores, aumentam aquecimento e podem provocar disparos indesejados de proteções.
O retificador PFC reduz significativamente esses harmônicos, contribuindo para um ambiente elétrico mais estável e previsível, com menor risco de aquecimento excessivo e de interferências em outros equipamentos sensíveis.
2 – Fator de potência próximo de 1
Com o PFC ativo, a corrente é mantida praticamente em fase com a tensão. Isso libera capacidade útil na infraestrutura elétrica, reduz correntes circulantes e ajuda a evitar cobranças por baixo fator de potência onde houver regulamentação aplicável.
Em plantas com alta densidade de carga, esse efeito é notável no dimensionamento de alimentadores e no uso mais eficiente de transformadores existentes.
VEJA TAMBÉM| O que é Fator de Potência
3 – Estabilidade do barramento DC e resposta dinâmica
Ao manter o barramento DC regulado, o retificador PFC melhora a dinâmica do inversor e a qualidade da tensão de saída, principalmente durante variações de carga rápidas. Em automação, TI e telecom, isso se traduz em menor incidência de alarmes por variações e maior imunidade a distúrbios da rede.
Benefícios econômicos e operacionais
1 – Menor OPEX por perdas reduzidas
Corrente de entrada mais “limpa” e fator de potência alto diminuem perdas em cabos e transformadores, reduzindo aquecimento e ventilação forçada. O resultado é menor consumo associado às perdas e maior vida útil de componentes da infraestrutura.
2 – Aproveitamento da capacidade instalada
Com menos corrente reativa e harmônica, a instalação elétrica entrega mais potência ativa útil à carga. Em muitos casos, isso evita reforços imediatos de infraestrutura quando há crescimento de demanda, o que significa CAPEX adiado.
3 – Potencial redução de cobranças por reativo
Onde a concessionária aplica regras de faturamento relacionadas a fator de potência, operar com FP elevado reduz a chance de encargos adicionais associados a energia reativa.
4 – Menos paradas por qualidade de energia
Ambientes com harmônicos e variações tendem a gerar paradas intermitentes. O PFC, ao estabilizar as condições elétricas vistas pelo nobreak, ajuda a reduzir falhas relacionadas à qualidade de energia, impactando positivamente indicadores como disponibilidade e MTBF.
VEJA TAMBÉM| O que é nobreak?
Interação com grupo gerador
Nobreaks trifásicos com retificador PFC costumam apresentar maior compatibilidade com geradores, pois exigem menor corrente reativa e desenham correntes de entrada mais senoidais.
Isso favorece:
- Transferências mais estáveis entre rede e gerador.
- Menor estresse no regulador de tensão do gerador.
- Melhor controle de frequência e tensão sob variações de carga.
Na prática, o conjunto gerador + nobreak com PFC trabalha com margens maiores de estabilidade, importante para sítios remotos, data centers e indústria com partida frequente de gerador.
VEJA TAMBÉM | Como proteger aparelhos eletrônicos de descargas elétricas
PFC ativo, 6 pulsos, 12 pulsos e AFE: como escolher
Historicamente, retificadores de 6 pulsos e 12 pulsos foram empregados para atenuar harmônicos. Embora a configuração de 12 pulsos melhore o espectro de harmônicos em relação a 6 pulsos, os retificadores PFC ativos tendem a oferecer:
- Menor THDi de entrada em uma faixa ampla de cargas.
- Fator de potência consistentemente elevado.
- Controle mais fino sob diferentes condições de rede.
Em projetos de maior criticidade, é comum encontrar AFE com IGBTs controlados, que combinam as vantagens do PFC ativo com recursos adicionais de controle de corrente e tensão.
Impacto no dimensionamento do sistema
Cabos, disjuntores e transformadores
Correntes mais baixas para a mesma potência ativa reduzem queda de tensão e aquecimento, podendo permitir condutores em bitola otimizada e menores perdas na operação. Disjuntores ajustados corretamente trabalham com menor estresse térmico.
Climatização e vida útil
Menos perdas internas e menor aquecimento refletem em carga térmica menor na sala técnica. Isso reduz o esforço do ar-condicionado e contribui para a longevidade de placas eletrônicas, capacitores e baterias.
Baterias e carregamento
Com barramento DC regulado e estratégias de carga adequadas, há melhor controle de corrente e tensão de carga das baterias, o que auxilia na previsibilidade de autonomia e na mitigação de envelhecimento acelerado.
Monitoramento e manutenção preditiva
Um retificador PFC integrado a nobreaks com telemetria facilita a manutenção preditiva. Parâmetros como correntes por fase, temperaturas, eventos de entrada e indicadores do retificador ajudam a identificar tendências de degradação.
Quando disponível, a integração via comunicação serial ou SNMP opcional permite consolidar histórico, alarmística e testes programados, reduzindo a probabilidade de surpresas e paradas não planejadas.
Quando o PFC faz mais diferença
- Cargas elevadas e crescentes em plantas industriais e data centers.
- Infraestrutura compartilhada, onde harmônicos circulantes afetam outros circuitos.
- Operação com gerador como contingência frequente.
- Ambientes sensíveis a custos de energia, em que pequenas melhorias de eficiência e fator de potência têm impacto acumulado relevante.
Boas práticas de projeto e comissionamento
- Levantamento de carga por kW, kVA e fator de potência real.
- Verificação de desequilíbrio entre fases e qualidade da tensão da rede.
- Coordenação de proteções e ajuste fino de disjuntores.
- Planejamento de aterramento e neutro conforme normas aplicáveis.
- Implementação de monitoramento desde o dia um para construir série histórica.
Conclusão
O retificador PFC em nobreaks trifásicos é um aliado direto da qualidade da energia e da redução de custos operacionais.
Ao elevar o fator de potência, reduzir harmônicos de entrada e estabilizar o barramento DC, ele melhora a eficiência do sistema, aumenta a compatibilidade com geradores e ajuda a preservar a infraestrutura.
Em ambientes críticos, onde disponibilidade e custo total importam, priorizar nobreaks com PFC ativo é uma decisão técnica que se traduz em confiabilidade e economia ao longo do ciclo de vida.
