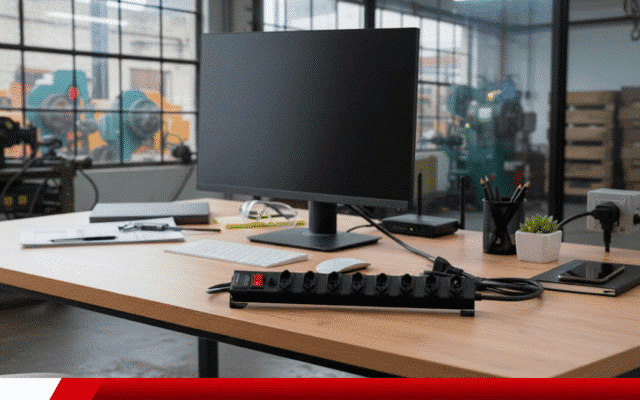

Um filtro de linha 20A é um dispositivo de distribuição de energia com tomada e plugue compatíveis com a corrente nominal de 20 amperes, projetado para alimentar vários equipamentos ao mesmo tempo, reduzindo ruídos elétricos e ajudando a proteger contra surtos de tensão.
Em termos simples, ele funciona como uma extensão com múltiplas saídas, porém com componentes internos e cabos dimensionados para correntes maiores do que as versões comuns de 10A, além de recursos de proteção mais robustos.
O que significa “20A”
Corrente elétrica (A) é a quantidade de carga que flui por segundo em um condutor.
Quando dizemos que um filtro é de 20A, significa que seus condutores internos, tomadas, plugue e componentes foram dimensionados para suportar até 20 amperes de corrente dentro das condições especificadas pelo fabricante. Isso envolve seções de cabo adequadas, materiais compatíveis e conectores projetados para maior robustez mecânica e térmica.
Diferença visual entre 10A e 20A
No padrão brasileiro, os plugues e tomadas de 20A têm pinos mais grossos e encaixe específico, o que impede a conexão acidental de um plugue de 20A em uma tomada de 10A.
Essa distinção física é um mecanismo de segurança: evita aquecimento, quedas de tensão excessivas e riscos de sobrecarga quando um equipamento que exige mais corrente é ligado em uma tomada subdimensionada.
CONHEÇA OS FILTROS DE LINHA TS SHARA
Quando usar um filtro de linha 20A
Escolher um filtro 20A faz sentido em cenários onde a demanda de corrente ou a robustez do conjunto justificam o uso. Veja situações comuns:
- Equipamentos com plugue de 20A: se o aparelho já sai de fábrica com plugue 20A, é um indicativo de maior corrente e o seu ponto de energia deve ser compatível.
- Estações de trabalho de alto desempenho: workstations de CAD, renderização, data science e PCs gamer com fontes potentes, monitores grandes e periféricos que somam carga significativa.
- Equipamentos de áudio e vídeo profissionais: amplificadores, receivers e mesas que trabalham com picos de corrente e são sensíveis a ruído elétrico.
- Ambientes com diversos dispositivos energizados simultaneamente: estúdios, laboratórios, bancadas técnicas e racks com vários equipamentos ligados ao mesmo tempo.
- Ferramentas e eletrodomésticos mais exigentes: equipamentos que, no conjunto, podem exigir maior corrente, desde que sejam compatíveis com tomadas 20A e com as especificações do fabricante.
É importante lembrar que tensão e corrente caminham juntas no dimensionamento. Em redes de 127 V, a corrente para uma mesma potência tende a ser maior do que em 220 V, o que pode justificar ainda mais o uso de um filtro 20A para reduzir aquecimento e quedas de tensão no conjunto.
Quais as vantagens de um filtro de linha 20A
1. Capacidade e segurança
A principal vantagem é a maior capacidade de corrente, que reduz o estresse térmico dos componentes internos quando comparado a modelos de 10A em cenários de carga mais alta. Isso contribui para maior confiabilidade, menor risco de aquecimento e vida útil potencialmente maior do produto quando utilizado dentro das especificações.
2. Conectores e cabos mais robustos
Filtros 20A costumam empregar materiais e conectores reforçados, com melhor qualidade de contato elétrico. Isso ajuda a diminuir micro centelhas, perdas por contato e aquecimento nos pontos de conexão, além de melhorar a integridade mecânica contra torções e puxões acidentais.
VEJA TAMBÉM| Qual melhor filtro de linha
3. Menor queda de tensão sob carga
Com condutores dimensionados para correntes maiores, a queda de tensão entre a tomada da parede e os aparelhos tende a ser menor quando o conjunto está exigindo mais corrente. Menor queda de tensão costuma significar operação mais estável de fontes de alimentação e menor risco de desligamentos inesperados.
4. Melhor comportamento com picos e transitórios
Embora o filtro de linha não seja um estabilizador, sua topologia interna com filtros EMI/RFI e componentes de proteção pode ajudar a atenuar ruído e absorver picos de curta duração, contribuindo para a proteção do conjunto. Em modelos 20A, esses componentes geralmente acompanham o dimensionamento elétrico do produto.
Filtro de linha 20A com ou sem DPS?
DPS (Dispositivo de Proteção contra Surtos) é um componente criado para desviar surtos transitórios para o terra, protegendo os equipamentos contra sobretensões rápidas como as oriundas de manobras na rede ou descargas atmosféricas indiretas.
Muitos filtros incluem proteção por varistores e, em modelos mais completos, há integração com um DPS interno adequado à aplicação.
- Com DPS integrado: indicado quando você busca proteção adicional contra surtos no mesmo dispositivo que distribui energia. É útil em regiões com maior incidência de distúrbios ou em postos críticos, como bancadas técnicas e estações sensíveis.
- Sem DPS: pode ser suficiente em aplicações menos críticas ou quando já há um DPS dedicado no quadro elétrico do ambiente. Nessa configuração, o filtro atua sobretudo na distribuição e filtragem de ruído, ficando os surtos a cargo das proteções da instalação.
Observação importante: DPS em filtros de linha não substitui a proteção do quadro elétrico, aterramento adequado e práticas corretas de instalação. Eles se somam para formar camadas de proteção.
Como escolher o filtro de linha 20A ideal
1. Verifique compatibilidade do plugue e da tomada
Confirme se o ponto de energia é 20A e se o plugue do filtro também é 20A. Nunca use adaptadores que “forcem” a compatibilidade. O encaixe correto é um requisito de segurança e de desempenho.
2. Analise a carga total dos equipamentos
Soma aproximada das potências, tensão da rede e fator de simultaneidade ajudam a entender se 20A faz sentido.
Se você trabalha com muitos dispositivos ligados ao mesmo tempo, a folga de capacidade do modelo 20A pode trazer margem operacional importante.
3. Observe os recursos de proteção
- Filtro EMI/RFI: reduz ruído de alta frequência que pode interferir em áudio, vídeo e comunicação de dados.
- Supressão de surtos: varistores e, quando presente, DPS interno para desviar picos de tensão.
- Disjuntor ou fusível de proteção: garante que o próprio filtro se desarme em uma condição de falha ou sobrecarga, protegendo a instalação e o equipamento.
- Indicadores visuais: LEDs ou display podem informar presença de tensão, funcionamento da proteção e estado geral.
4. Qualidade de construção
Avalie robustez do gabinete, fixação das tomadas, strain relief no cabo, qualidade do interruptor e a reputação do fabricante.
Filtros mal construídos podem gerar mau contato, ruído e aquecimento.
5. Comprimento e bitola do cabo
O comprimento do cabo precisa atender ao seu layout sem tensionar conexões.
A seção dos condutores deve ser compatível com 20A, conforme o projeto do fabricante. Essa adequação é essencial para limitar aquecimento e quedas de tensão.
Instalação e boas práticas
- Aterramento: utilize sempre tomadas aterradas. O aterramento é parte crítica para a eficácia de filtros e DPS.
- Ambiente: evite calor excessivo, umidade e poeira. Esses fatores aceleram o desgaste de contatos e componentes.
- Organização: distribua as cargas entre as tomadas do filtro de modo equilibrado, evitando “T” e extensões improvisadas.
- Inspeção periódica: verifique aquecimento anormal, mau contato e estado de LEDs. Se houver odor de queimado ou marcas de escurecimento, desligue e substitua.
- Nada de efeito cascata: não conecte um filtro de linha em outro filtro ou régua de maneira sucessiva. Isso aumenta a queda de tensão e dificulta a proteção adequada.
Perguntas frequentes
Posso ligar um filtro 20A em uma tomada de 10A usando adaptador?
Não é recomendado. A diferença física existe justamente para evitar o uso incorreto. Adaptadores podem levar a sobreaquecimento e risco elétrico. Use sempre tomada 20A com filtro 20A.
Filtro de linha 20A substitui um nobreak?
Não. O filtro de linha não fornece autonomia de energia. Ele ajuda na distribuição e na proteção contra ruído e surtos. Se você precisa manter equipamentos ligados durante quedas, o adequado é um nobreak e, em muitos cenários, ele pode ser usado em conjunto com filtros de qualidade.
Vale a pena pagar mais por um modelo com DPS?
Para ambientes com equipamentos sensíveis, regiões com maior incidência de distúrbios ou quando você quer uma camada extra de proteção local, sim, pode valer a pena. Ainda assim, lembre que o DPS do quadro e o aterramento correto são pilares da proteção global.
Filtros de 20A gastam mais energia do que os de 10A?
O filtro em si consome muito pouco. O que determina o consumo é a carga conectada. A vantagem do 20A é suportar correntes mais altas com mais segurança e menor propensão a aquecimento, desde que a aplicação exija.
Posso ligar equipamentos de 10A em um filtro de 20A?
Sim, desde que o plugue do equipamento seja compatível com as tomadas do filtro e a soma de cargas fique dentro do limite do produto. O contrário é que não se aplica: um equipamento que exige 20A não deve ser ligado em tomada 10A.
Como sei se preciso de um 20A e não de um 10A?
Verifique o plugue do equipamento e as especificações de corrente. Se o plugue é 20A, use 20A. Se a carga simultânea do seu setup é elevada ou se você percebe aquecimento e queda de tensão em 10A, considere migrar para 20A, sempre com avaliação do ponto elétrico.
O filtro de linha 20A protege contra raios?
Nenhum dispositivo conectado à tomada oferece proteção absoluta contra descargas diretas. Um filtro com DPS ajuda a mitigar surtos transitórios comuns. Para proteção mais ampla, combine aterramento, DPS no quadro e boas práticas de instalação.
Checklist rápido antes de comprar
- O ponto de energia é 20A e está aterrado.
- O plugue do filtro e das cargas são compatíveis.
- A carga total prevista cabe no limite do filtro com folga.
- O produto tem proteções adequadas ao seu cenário, como supressão de surtos e disjuntor.
- A construção é robusta, com cabo adequado e tomadas firmes.
- O fabricante informa claramente especificações, limites e orientações de uso.
Conclusão
O filtro de linha 20A é a escolha certa quando a aplicação demanda maior corrente, robustez e confiabilidade na distribuição de energia, especialmente em estações de alto desempenho, estúdios e bancadas técnicas.
Além da capacidade, ele agrega vantagens como menor queda de tensão, melhor qualidade de contato e proteções aprimoradas contra ruído e surtos, principalmente quando combinado a um DPS e a uma instalação elétrica adequada.
Se você quer padronizar sua infraestrutura de energia com segurança, organização e desempenho, avaliar um bom filtro de linha 20A é um passo importante.
E, para quem busca equipamentos projetados para a realidade brasileira, com foco em qualidade e proteção, a TS Shara oferece soluções reconhecidas no mercado para proteção e distribuição de energia.
